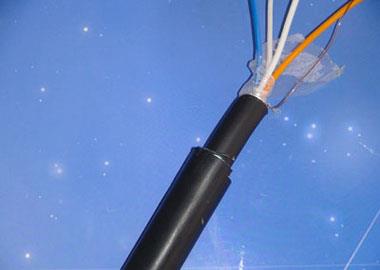

一、产品用途及特点
适用于城市轨道交通信号系统用计轴电缆，也可作为通信电缆使用。
二、使用特性
1.电缆的使用环境温度为-20℃到+70℃；
2.电缆的导体长期允许工作温度应不高于70℃；
3.电缆允许弯曲半径不低于电缆外径的15倍；
4.电缆的敷设温度不低于-10℃；电缆具有低烟、无卤、阻燃特性；
三、产品名称、型号
|
型号
|
名称
|
规格
|
|
WD-GJYA53
|
城市轨道交通用低烟无卤阻燃铜芯聚乙烯绝缘防潮屏蔽波纹钢带铠装计轴电缆
|
2×2×0.9
2×2×1.5
2×2×2.5
|
|
WD-GJYA23
|
城市轨道交通用低烟无卤阻燃铜芯聚乙烯绝缘防潮屏蔽钢带铠装计轴电缆
|
2×2×0.9
2×2×1.5
2×2×2.5
|
四、主要性能指标
|
序号
|
项目
|
单位
|
指标
|
换算公式
|
|
1
|
20℃时直流电阻 不大于
|
Ω/km
|
线径:1.07, 1.4, 1.8 20.9, 12.1, 7.41
|
L/1000
|
|
2
|
电阻不平衡 平均值 不大于
最大值 不大于
|
%
%
|
1.5
5
|
--
|
|
3
|
绝缘电阻,250-500V1min 不小于
|
MΩ·km
|
3000
|
1000/L
|
|
4
|
对线组工作电容,1000Hz 不大于
|
nF/km
|
线径:1.07, 1.4 , 1.8 45, 70 ,90
|
L/1000
|
|
5
|
不平衡电容（1000Hz）
线对对线对 平均值 不大于
最大值 不大于
线对对地 平均值 不大于
最大值 不大于
|
pF/km
|
45
254
432
1312
|
L/1000
|
|
6
|
绝缘强度 DC 3S
导体间
导体与屏蔽
|
kV
|
4.5
10.0
|
|
|
7
|
衰减 40kHz
|
dB/km
|
1.88±10%
|
L/1000
|
|
8
|
近端串音衰减 40kHz
|
dB/km
|
≥50
|
-10lg(L/1000)
|
|
9
|
远端串音防卫度衰减 40kHz
|
dB/km
|
≥46
|
-10lg(L/1000)
|
|
