一、产品用途及特点
适用于额定电压交流250/440V及以下地铁及城市轻型轨道运行系统和指挥系统间音频信号轨道电路传输电缆。
二、使用特性
1.电缆使用温度范围:-20℃~+60℃;电缆导体长期工作温度不超过70℃
2.电缆的敷设温度不低于-10℃;电缆允许弯曲半径不小于电缆外径的15倍
3.本电缆具有低烟、低卤(或无卤)以及阻燃特性
三、产品名称、型号

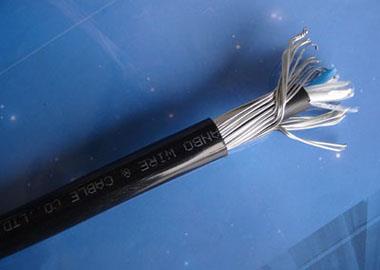

PDTY32或PDTY33 2×2.5+2×1.0
-32型为钢丝铠装阻燃聚氯乙烯护套电缆;
-33型为钢丝铠装低烟低卤(或无卤)护套电缆。
四、主要技术指标
结构尺寸: 单位:mm
导体结构
|
地线结构
|
绝缘材料
|
铠装层
|
护层材料
|
成品参考外径
|
电缆概重kg/km
|
材料
|
规格
|
材料
|
规格
|
韧铜
|
7/0.67
|
镀锡铜
|
7/0.43
|
聚乙烯
|
镀锌钢丝φ0.9
|
低烟低卤聚氯乙烯塑料
|
16.0
|
420
|
电气性能:
序号
|
项目
|
单位
|
指标
|
1
|
20℃时导体直流环阻
|
Ω/km
|
≤16.3
|
2
|
工作电容不大于
|
nF/km
|
0.09~0.11
|
3
|
电感不大于
|
mH/km
|
0.6~0.9
|
4
|
线芯对其余线芯接地绝缘电阻 ≥
|
MΩ.km
|
≥5000
|
5
|
绝缘耐压 50Hz 5min
线芯间
线芯对其余线芯接地
|
V
|
1500
1500
|
|
