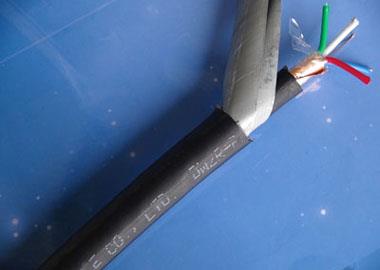

一、产品用途及特点
铝护套铁路计轴电缆具有良好的屏蔽性能，适用于电气化铁路自动闭塞区段。综合护套铁路计轴电缆适用于非电气化铁路自动闭塞区段。也适用于地铁及城市轻型轨道交通信号系统用计轴电缆。
二、使用特性
1.电缆导体长期工作温度应不超过70℃；
2.电缆敷设时的环境温度：聚氯乙烯护套电缆不低于0℃，聚乙烯护套电缆不低于-10℃；
3.电缆敷设时的弯曲半径不小于电缆外径的15倍；
4.铝护套计轴电缆的理想屏蔽系数不大于0.2，综合护套计轴电缆的理想屏蔽系数不大于0.8。
三、产品名称、型号
|
型 号
|
名 称
|
敷设范围
|
规格（芯数）
|
|
PJZL22
|
聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套计轴综合电缆
|
敷设在土壤及槽、管中，能承受较大的机械外力
|
12、14、16、22、24、26、28、30、32、34、36、38、
40、42、44、 46、48、50、56
|
|
PJZL23
|
聚乙烯绝缘铝护套钢带铠装聚乙烯外护套计轴综合电缆
|
|
PJZA22
|
聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套计轴综合电缆
|
|
PJZA23
|
聚乙烯绝缘综合护套钢带铠装聚乙烯外护套计轴综合电缆
|
四、主要技术指标
|
序号
|
项目
|
单位
|
指标
|
试验方法
|
|
1
|
20℃时导体直流电阻 不大于
|
Ω/km
|
23.5
|
GB/T3048.4
|
|
2
|
工作线对导体电阻不平衡 不大于
|
%
|
2
|
GB/T3048.4
|
|
3
|
工作电容 0.8～1.0kHz 不大于
四线组工作电容
对线组工作电容
每根绝缘线芯对连接到地的其他绝缘线芯间电容
|
nF/km
|
50
70
100
|
GB/T5441.2
|
|
4
|
线芯对其余线芯接地绝缘电阻 不小于
|
MΩ·km
|
5000
|
GB/T3048.6
|
|
5
|
绝缘耐压 50Hz 2min
线芯间
线芯对屏蔽
|
V
|
1000
1800
|
GB/T3048.8
GB/T3048.8
|
|
6
|
电容耦合系数0.8～1.0kHz K1 最大值
K9～K12 最大值
|
pF/500m
|
330
230
|
GB/T 5441.3
|
|
7
|
对地电容不平衡 0.8kHz～1.0kHz
e1、e2 平均值
最大值
|
pF/500m
|
≤330
1300
|
GB/T5441.3
|
|
