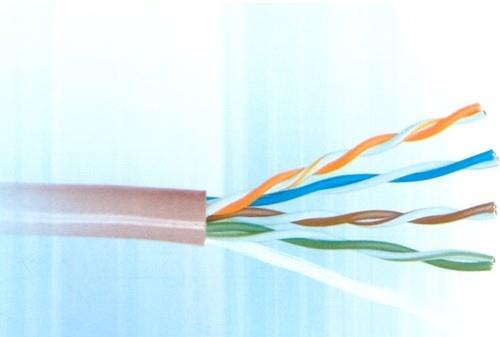

超五类4对非屏蔽水平对绞数据电缆

一、 产品用途及特点

数字通信用水平对较电缆,应用于大楼综合布线系统中工作区通信引出端与交接间的配线架之间的布线,以及住宅综合布线系统的用户通信引出端到配线架之间的布线。此类线的标准布线长为90m,一般采用T568AT568B方式安装。

产品符合中华人民共和国行业标准YD/T1019-2000),符合美国ANSI/TIA/EIA-568A标准,ISO/IEC11801标准,UL444标准。

二、使用特征

1、电缆弯曲半径不小于电缆外径的5倍。

2、电缆敷设温度不低于-5℃。

3、工作环境温度:—20℃60℃范围,存储环境温度:-20℃到80℃。

三、电缆结构尺寸

型号

对数

导体结构

 绝缘厚度(mm)

电缆近似外径(mm)

产品颜色

线规

直径(mm)

 CAT5e UTP

 4

 AWG 24#

0.51

 0.18

5.50

注:产品护套颜色也可兰色、红色或和客户协议生产任意颜色。

四、电缆技术要求

1、特性阻抗:(f1-100MHZ100±15Ω
2
、最大直流电阻不平衡:≤2.5%
3
、工作电容:5.6nF/100
4
、不平衡电容:<330pF/100
5
、延迟偏差:(max45ns/100m
6
、额定传输速率(NVP):72%

  7、回波损耗、衰减以及串音如下表:

频率
(MHz)

回波损耗

(db)

衰减
(db/100m)

近端串音
(db/100m)

等效远端串音
(db/100m)

0.772

19.4

1.8

67.0

66.2

1.0

20.0

2.0

65.3

64.0

4.0

23.0

4.1

56.3

52.0

8.0

24.5

5.8

51.8

45.9

10.0

25.0

6.5

50.3

44.0

16.0

25.0

8.2

47.2

39.9

20.0

25.0

9.3

45.8

38.0

25.0

24.3

10.4

44.3

36.0

31.25

23.6

11.7

42.9

34.1

62.5

21.5

17.0

38.4

28.1

100.0

20.1

22.0

35.3

24.0
