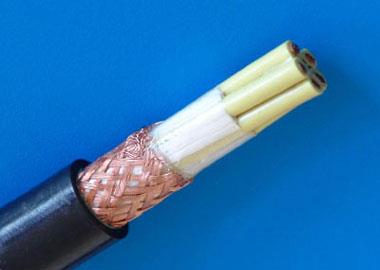

耐火控制电缆

一、产品特点及用途:

本产品具有较高的耐火能力,经受火焰直接燃烧情况下,在一定的时间内不发生短路和断路故障,因此,在火灾发生时,有利于灭火及减少损失。适用于各种火灾危险性较大,消防安全重要性较高的场所,电气装置及控制系统。



二、产品执行标准:

企业标准

耐火特性试验执行GB/T19666-2005IEC60331标准,阻燃特性试验执行GB/T19666-2005标准



三、使用特性:

 1.交流额定电压:U0/U 450/750V

 2.电缆最高长期工作温度:

阻燃聚氯乙烯绝缘及护套:70℃和105℃两种;交联聚乙烯绝缘:90℃;

氟塑料绝缘和护套:200℃和260℃两种;氟塑料绝缘和105℃阻燃聚氯乙烯护套:105℃;

    无卤低烟阻燃聚烯烃绝缘和护套:70℃;无卤低烟阻燃聚烯烃绝缘和护套:90℃和125℃两种。

 3.最低环境温度:

    阻燃聚氯乙烯等绝缘和护套:固定敷设 -40℃;非固定敷设 -15

    氟塑料绝缘和护套:固定敷设 -60℃;非固定敷设 -20℃。

 4.电缆安装敷设温度应不低于0

 5.耐火特性:符合IEC60331规定              符合GB/T 19666-2005规定

              火焰温度  750              火焰温度  750

              燃烧时间  3h                 燃烧时间  90min

              冷却时间  12h                附加电压  额定电压

              附加电压  额定电压           附加电流  2A

              附加电流  3A

 6.敷设推荐的允许弯曲半径:非铠装、联锁或编织铠装电缆应不小于电缆外径的6

                            铜带屏蔽或钢丝钢带缠绕铠装电缆应不小于电缆外径的12

                            氟塑料绝缘和护套材料电缆应不小于电缆外径的8



四、主要技术指标



性能项目

单位

技术指标

20℃时导体直流电阻

Ω/km

标称截面 mm2

0.5

0.75

1.0

1.5

2.5

A类导体

36.0

24.5

18.1

12.1

7.41

R类导体

39.0

26.0

19.5

13.3

7.98

试验电压

kV

3.0               5min

绝缘电阻

MΩ.km

1000

耐火特性



GB/T 19666-2005 AB

阻燃特性



AB(GB/T 19666-2005成束电缆燃烧试验)



五、基本型号及名称:



型号

产品名称

ZAN-KVV

铜芯阻燃聚氯乙烯绝缘和护套A类耐火控制电缆

ZAN-KVVR

铜芯阻燃聚氯乙烯绝缘和护套A类耐火控制软电缆

ZAN-KVVP

铜芯阻燃聚氯乙烯绝缘和护套铜线编织屏蔽A类耐火控制电缆

ZAN-KVVRP

铜芯阻燃聚氯乙烯绝缘和护套铜线编织屏蔽A类耐火控制软电缆

ZAN-KVVP2

铜芯阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽A类耐火控制电缆

ZAN-KVVRP2

铜芯阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽A类耐火控制软电缆

型号

产品名称

N-KFF

铜芯氟塑料绝缘和护套耐火控制电缆

N-KFFR

铜芯氟塑料绝缘和护套耐火控制软电缆

N-KFFP

铜芯氟塑料绝缘和护套镀锡铜线编织屏蔽耐火控制电缆

N-KFFRP

铜芯氟塑料绝缘和护套镀锡铜线编织屏蔽耐火控制软电缆

N-KFFP2

铜芯氟塑料绝缘和护套铜带绕包屏蔽耐火控制电缆

N-KFFRP2

铜芯氟塑料绝缘和护套铜带绕包屏蔽耐火控制软电缆

ZAN-KFV

铜芯氟塑料绝缘阻燃聚氯乙烯护套A类耐火控制电缆

ZAN-KFVR

铜芯氟塑料绝缘阻燃聚氯乙烯护套A类耐火控制软电缆

ZAN-KFVP

铜芯氟塑料绝缘阻燃聚氯乙烯护套铜线或镀锡铜线编织屏蔽A类耐火控制电缆

ZAN-KFVRP

铜芯氟塑料绝缘阻燃聚氯乙烯护套铜线或镀锡铜线编织屏蔽A类耐火控制软电缆

ZAN-KFVP2

铜芯氟塑料绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制电缆

ZAN-KFVRP2

铜芯氟塑料绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制软电缆

DDZN-KVV

铜芯低卤低烟阻燃聚氯乙烯绝缘和护套A类耐火控制电缆

DDZN-KVVR

铜芯低卤低烟阻燃聚氯乙烯绝缘和护套耐火控制软电缆

DDZN-KVVP

铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜线编织屏蔽耐火控制电缆

DDZN-KVVRP

铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜线编织屏蔽耐火控制软电缆

DDZN-KVVP2

铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制电缆

DDZN-KVVRP2

铜芯低卤低烟阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制软电缆

WDZN-KYY

铜芯无卤低烟阻燃聚烯烃绝缘和护套耐火控制电缆

WDZN-KYYR

铜芯无卤低烟阻燃聚烯烃绝缘和护套耐火控制软电缆

型号

产品名称

WDZN-KYYP

铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线编织屏蔽耐火控制电缆

WDZN-KYYRP

铜芯无卤低烟阻燃聚烯烃绝缘和护套铜线编织屏蔽耐火控制软电缆

WDZN-KYYP2

铜芯无卤低烟阻燃聚烯烃绝缘和护套铜带绕包屏蔽耐火控制电缆

WDZN-KYYRP2

铜芯无卤低烟阻燃聚烯烃绝缘和护套铜带绕包屏蔽耐火控制软电缆

ZAN-KYJV

铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套A类耐火控制电缆

ZAN-KYJVR

铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套A类耐火控制软电缆

ZAN-KYJVP

铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜线编织屏蔽A类耐火控制电缆

ZAN-KYJVRP

铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜线编织屏蔽A类耐火控制软电缆

ZAN-KYJVP2

铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制电缆

ZAN-KYJVRP2

铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制软电缆

注:⒈以上型号的电缆均可铠装

    ⒉基本型号中绝缘及护套材料还有YJ低烟无卤低烟阻燃交联聚烯烃
